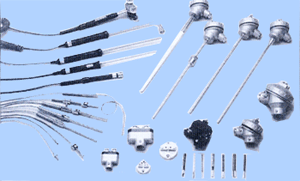

หัววัดเทอร์มอคัปเปิล และอาร์ทีดี ( Pt100 W )
THERMOCOUPLE AND RTD ( Pt100 W )

เทอร์มอคัปเปิล คือโลหะ 2 ชนิดต่างกัน
ที่นำมาเชื่อมปลายเข้าด้วยกันที่ด้านหนึ่งซึ่ง
เป็นด้านที่ใช้วัดอุณหภูมิ ส่วนอีกด้านหนึ่งต่อ
เข้ากับอุปกรณ์ใช้งาน เช่น เครื่องควบคุม
อุณหภูมิ, เครื่องบันทึกอุณหภูมิ เป็นต้น
เทอร์มอคัปเปิลถูกแบ่งออกเป็น Type
ต่างๆ ตามการจับคู่ของโลหะที่แตกต่างกัน
ทำให้มีคุณสมบัติในการใช้งานที่หลากหลาย
ตามความเหมาะสมของงานแต่ละประเภท

อารทีดีีีีี คือหัววัดอุณหภูมิที่ใช้หลักการของค่าความต้านทานที่จะมีค่าเพิ่มขึ้นเมื่ออุณหภูมิสูงขึ้น
ที่นิยมใช้มากที่สุดคือ อาร์ทีดีที่ทำจากแพลตินัม (Platinum) ที่มีค่า 100W ที่ 0 °C หรือ Pt100 นั่นเอง
อาร์ทีดี (Pt100) จะมีคุณสมบัติดีกว่าเทอร์มอคัปเปิลเกือบทุกด้าน แต่อย่างไรก็ตาม อาร์ทีดี (Pt100)
ก็มีราคาสูงกว่าเทอร์มอคัปเปิลพอสมควร

ตารางเปรียบเทียบคุณสมบัติเทอร์มอคัปเปิล และ อาร์ทีดี (Pt100)

หัววัด	เทอร์มอคัปเปิล	อาร์ทีดี (Pt100)
สัญญลักษณ์
ลักษณะกราฟเอาต์พุต
ข้อดี	ไม่ต้องใช้ไฟเลี้ยง ง่าย ไม่แพง ใช้งานได้หลากหลาย ช่วงการวัดอุณหภูมิกว้าง	เสถียรภาพสูง เที่ยงตรงที่สุด มีความเป็นลิเนียร์มากกว่า เทอร์มอคัปเปิล
ข้อเสีย	ไม่มีลักษณะเส้นตรง แรงดันต่ำ ไม่ค่อยเสถียร ความไวต่ำสุด	แพง ต้องการไฟเลี้ยง มีความร้อนเกิดขึ้นที่ตัวมันเอง
ช่วงการวัดมากที่สุด	-270 ถึง 1820 ºC	-250 ถึง 600 °C
Repeatability	1.1 °C ถึง 8.25 °C	0.0275 °C ถึง 0.055 °C
เสถียรภาพการใช้งาน ที่อาจเปลี่ยนแปลงได้	0.55 °C ถึง 1.1 °C ต่อปี	น้อยกว่า 0.10% ภายใน 5 ปี
ความไวในการวัด	10-50 µV / °C	0.2 ถึง 10W / °C
Interchangability	+- 0.75%	+- 0.5%
