ฮีตเตอร์ครีบ /
ฮีตเตอร์ท่อกลม สำหรับเตาอบ
Finned Heater / Tubular Heater |
|
|
โครงสร้างของ Tubular Hearter
คือ
มีขดลวดความร้อนบรรจุอยู่ในท่อโลหะ
ช่องว่างระหว่างขดลวดความร้อน
และท่อโลหะ จะถูกอัดแน่นด้วยผงแมกนีเซี่ยมออกไซด์ และถูกรีดลง
ให้มีความหนาแน่น
ตามมาตรฐานวัสดุที่ใช้ทำ
Tubular Heater
มีหลายชนิดต่างกันตามลักษณะการใช้งาน ดังนี้
|
| ทองแดง |
ใช้กับ |
น้ำสะอาด |
| สแตนเลส
304 |
ใช้กับ |
อากาศที่มีการหมุนเวียน , เตาอบ , น้ำ , น้ำมัน , ของเหลว
หรือในอุตสาหกรรมอาหารที่มี pH 5-9 |
| สแตนเลส
316 |
ใช้กับ |
อากาศที่มีการหมุนเวียน
กรด , สารละลาย , สารเคมี
หรือของเหลวที่มีลักษณะกัดกร่อน |
| อินโคลอย 800 |
ใช้กับ |
อากาศที่ไม่มีการหมุนเวียน เช่น ในเตาอบ , น้ำ , น้ำมัน
และของเหลวทั่วไป |
|
| |
|
|

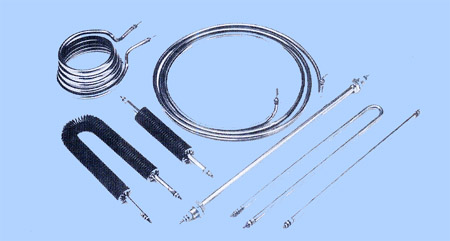

ฮีตเตอร์ครีม (Finned Headter )
และฮีตเตอร์ท่อกลม (Tubular Heater)
ฮีตเตอร์ครีบ ทำจาก Tubular Heater ที่ดัดเป็นรูปต่างๆและเพิ่มแผ่นครีบม้วนติดกับท่อฮีตเตอร์
อย่างต่อเนื่องจากปลายด้านหนึ่งไปอีกด้านหนึ่ง
ส่วนของแผ่นครีบที่เพิ่มขึ้นมาจะทำให้ฮีตเตอร์
สามารถถ่ายเทความร้อนได้เร็วขึ้นส่วน
ฮีตเตอร์ท่อกลมคือ Tubullar Heater
ที่ใช้ความร้อนโดยตรงโดยไม่ติดครีบ |
| |
 |
|
|
|
|
|
ฮีตเตอร์และฮีตเตอร์ท่อกลม ใช้กับงานต่อไปนี้
- ใช้ในเตาอบ
- ใช้ในท่อ DUCT
- ใช้กับเครื่องปรับอากาศ
การติดตั้งสามารถทำได้ 2 วิธีคือ
ติดตั้งแบบให้ความร้อนโดยตรง และ แบบส่งผ่านความร้อนจากห้องเผาไปยังห้องอบโดยใช้ลมร้อน
เป็นฮีตเตอร์ที่ใช้กับอากาศ ไม่ควรใช้กับของเหลว
เนื่องจากจะเกิดตะกรันจับที่ครีบของฮีตเตอร์
ทำให้ความร้อนไม่สามารถถ่ายเทได้
ในกรณีที่ให้ความร้อนกับอากาศที่ไม่หมุนเวียนควรเลือก
วัสดุที่ใช้ทำฮีตเตอร์เป็นอินโคลอย เนื่องจากมีคุณสมบัติถ่ายเทความร้อนได้ดีและทนอุุณภูมิ
ได้สูงกว่าชนิดอื่น |
