ฮีตเตอร์ เป็นอุปกรณ์ทำความร้อนในอุตสาหกรรม ที่มีหลักการพื้นฐานคือเมื่อมีกระแสไหลผ่าน
ลวดตัวนำ ที่มีค่าความต้านทานสูง ลวดตัวนำจะร้อน ดังนั้น ลวดที่ใช้ผลิตฮีตเตอร์
จะต้องมีคุณสมบัติเหนียวและทนอุณหภูมิได้สูง สำหรับลวดฮีตเตอร์ เป็นลวด Kanthal
(นิกเกิ้ล : โครเมี่ยม/80 : 20) จากประเทศสวีเดน ทนอุณหภูมิได้ถึง 1250 องศา ⁰C
ส่วนประกอบอื่นๆ ในการผลิตฮีตเตอร์มีดังนี้

- ฉนวนแม็กนีเซี่ยมออกไซค์ (MgO)
มีค่าความนำไฟฟ้าต่ำแต่นำความร้อนดีมาก
ทำหน้าที่กั้นกลางระหว่างลวดฮีตเตอร์กับ
ปลอกโลหะ เพื่อป้องกันไม่ให้มีกระแสรั่ว
(Leak Current) จากลวดฮีตเตอร์ออกไปยัง
ผิวโลหะ จุดสำคัญคือห้ามมีความชื้นในฉนวน
เด็ดขาดเพราะจะทำให้ค่าความนำไฟฟ้าสูงขึ้น
หากมีความชื้นแก้ไขได้โดยการอบในเตาอบ

- Insulation Tester
เป็นเครื่องทดสอบความเป็นฉนวนของฮีตเตอร์
เพื่อให้แน่ใจว่าในการใชังานจริงจะไม่มี
กระแสรั่วจากลวดฮีตเตอร์สู่ผิวโลหะซึ่งอาจ
เป็นอันตรายต่อผู้ใช้ได้มาตรฐานของ TIC
ได้กำหนดการทดสอบแรงดันที่ 1500 VAC
และค่าความเป็นฉนวนต้องมากกว่า
500 MW์

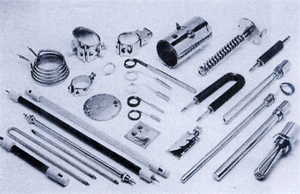

ฮีตเตอร์ถูกแบ่งออกเป็นชนิดต่างๆตามลักษณะการใช้งานที่แตกต่างกันดังนี้

- ฮีตเตอร์แท่ง หรือ Cartridge Heater
ใช้ใ้ห้้ความร้อนกับวัสดุที่เป็นของแข็ง เช่น เหล็ก และโลหะต่างๆ ตัวอย่างการใช้งาน
เช่น งานบรรจุหีบห่อ งานขึ้นรูปพลาสติก

- ฮีตเตอร์ครีบ หรือ Finned Heater และ ฮีตเตอร์ท่อกลม
ใช้ให้ความร้อนกับอากาศ เช่น ใช้ในห้องอบแห้ง ในเตาอบ

- ฮีตเตอร์จุ่ม หรือ Immersion Heater หรือบางทีเรียกว่า ฮีตเตอร์ต้มน้ำ
ใช้ให้ความร้อนกับของเหลวทุกชนิด ตัวอย่างการใช้งานเช่น งานต้มน้ำ - ต้มน้ำมัน งานผสมสาร

- บอบบิ้นฮีตเตอร์ (Bobbin Heater)
ใช้ให้ความร้อนของเหลวเหมือนฮีตเตอร์จุ่ม

- ฮีตเตอร์อินฟราเรด (Infrared Heater)
ใช้ให้ความร้อนกับวัตถุโดยไม่ต้องสัมผัสโดยตรงไม่เหมาะกับวัตถุที่มีลักษณะมันวาว
เนื่องจากวัตถุมันวาวจะมีคุณสมบัติสะท้อนแสง ทำให้ไม่สามารถดูดซับแสงอินฟราเรดได้อย่างเต็มที่
ใช้ติดตั้งในเตาอบ หรือ เหนือคอนเวย์เยอร์ได้

- ฮีตเตอร์รัดท่อ หรือ Band Heater
ใช้ให้ความร้อนกับของเหลวที่อยู่ในท่อหรือถังรูปทรงกระบอกโดยรัดจากด้านนอก

- ฮีตเตอร์แผ่น หรือ Strip Heater
ใช้ให้ความร้อนโดยแนบกับวัตถุโดยตรงสามารถออกแบบให้เป็นรูปทรงใดๆก็ได้


	ฮีตเตอร์รัดท่อ ( Band Heater ) - ใช้ให้ความร้อนกับท่อ หรือถังรูปทรงกระบอก โดยการรัดจาก ภายนอก เช่น งานฉีดพลาสติก, ต้มน้ำ - มีทุกขนาดเส้นผ่าศูนย์กลางให้เลือกใช้งาน - เลือกวัสดุได้ทั้งสแตนเลสและซิ้งค์ - เลือกการต่อไฟได้ทั้งออกสาย, ขั้วน๊อต, เต๋า และปลั๊ก
	ฮีตเตอร์แผ่น ( Strip Heater ) - ใช้ให้ความร้อนกับวัตถุผิวเรียบโดยขันน๊อตยึด - รับทำตามลักษณะพิเศษทุกรูปแบบ - เลือกวัสดุได้ทั้งสแตนเลสและซิ้งค์ - เลือกการต่อไฟได้ทั้งออกสาย, ขั้วน๊อต, เต๋า และปลั๊ก
	ฮีตเตอร์ครีบและฮีตเตอร์ท่อกลม ( Finned Tubular Heater ) - ใช้ให้ความร้อนในเตาอบ - รับสั่งทำทุกรูปแบบทั้งตัว I, U, W, ทรงสี่เหลี่ยมและรูปทรงพิเศษ ตามต้องการ - วัสดุเป็นสแตนเลส 304 สำหรับงานทั่วไป - วัสดุเป็นอินโคลอยสำหรับเตาอบปิดอากาศไม่หมุนเวียน
	ฮีตเตอร์จุ่ม ( Immersion Heater ) - ใช้ให้ความร้อนกับของเหลว เช่น งานต้มน้ำ, อุ่นน้ำมัน - รับสั่งทำทุกขนาด ทั้ง 1U, 3U, 6U และ 12U - ระบุการติดตั้งได้้ทั้งเกลียว และหน้าแปลน - วัสดุเป็นทองแดงสำหรับน้ำสะอาด วัสดุเป็นสแตนเลส 304 สำหรับของเหลวทั่วไป วัสดุเป็นอินโคลอยสำหรับของเหลว ที่ระบายความร้อนช้า วัสดุเป็นสแตนเลส 316 สำหรับของเหลวที่กัดกร่อน
	ฮีตเตอร์แท่ง ( Cartridge Heater ) - ใช้ให้ความร้อนกับโมลโลหะ เช่น ในงานบรรจุหีบห่อ, งานฉีดพลาสติก - รับสั่งทำทุกขนาดทั้ง Low Density และ Hight Density - ออกสายได้ทุกลักษณะทั้งจัมพ์สายด้านนอก, ออกสายอ่อนสำหรับ โมลเคลื่อนที่ และเป็นท่อ Flexible
	ฮีตเตอร์ทิวบิวลาร์ ( Tubular Heater ) - ใช้ให้ความร้อนได้กับทั้งอากาศ และของเหลว - รับสั่งทำตามตัวอย่างทุกรูปแบบที่ต้องการ รวมทั้งออกแบบฮีตเตอร์ เืพื่อให้เหมาะสมกับงานด้วย
	ฮีตเตอร์หล่ออลูมิเนียม ( Aluminium Heater ) - เป็นฮีตเตอร์ที่ถูกหล่อทับด้วยอลูมิเนียม เพื่อให้ได้รูปร่างตามต้องการ ทั้งรูปวงกลม, กระบอก, แผ่น ฯลฯ
	ฮีตเตอร์บอบบิ้น ( Bobbin Heater ) - ใช้ให้ความร้อนกับของเหลว เช่น งานชุบ, งานแช่ในกรด หรือสารละลาย - วัสดุเป็นสแตนเลส 304 สำหรับงานทั่วไป วัสดุเป็นสแตนเลส 316 สำหรับของเหลวที่กัดกร่อน วัสดุเป็นควอทซ์สำหรับกรดหรือสารละลายกัดกร่อนพิเศษ
	ฮีตเตอร์อินฟราเรดแบบแท่ง+โคม ( Infrared Heater ) - ใช้ให้ความร้อนในเตาเอบหรือติดตั้งเหนือคอนเวย์เยอร์ ใช้งานไ้ด้ดี แม้เป็นระบบเปิด - มีทั้งแบบติดตั้งแนวนอน และแนวตั้ง - รับสั่งทำทุกขนาดพร้อมโคม - ความยาว 250-1,500 มม. - วัสดุเป็นควอทซ์ สำหรับงานที่ต้องการความร้อนที่รวดเร็ว
	ฮีตเตอร์อินฟราเรดแบบแผ่นเซรามิค ( Infrared Heater ) - ฮีตเตอร์มีขนาดเล็กเหมาะกับงานที่มีพื้นที่ติดตั้งจำกัด - ให้ความร้อนรวดเร็ว ประหยัดพลังงาน - มีกำลังวัตต์ให้เลือกทุกขนาด
	ฮีตเตอร์อินฟราเรดแบบหลอด ( Infrared Heater ) - ใช้ให้ความร้อนแทนไฟสปอรต์ไลท์แต่ประหยัดพลังงานกว่า เนื่องจาก ไม่มีการสูญเสียพลังงาน - ติดตั้งง่ายสามารถใช้แทนหลอดไฟได้ด้วยเกลียว E27
	ฮีตเตอร์ขดลวด ( Coil Heater with Ceramic Plate ) - ใช้ให้ความร้อนกับงานอุณหภูมิสูง - ทนอุณหภูมิสูงสุดถึง 1,400 ⁰C - ให้ความร้อนได้รวดเร็ว, ประหยัดพลังงาน
